GreCon UPU 6000

采用新型超声波测量系统实现在线分层检测

格雷康超声波测量系统UPU6000是满足当今人们对质量高标准需求的最佳系统。通过对鼓泡进行早期检测,可以避免鼓泡,由此可以排除因为用户索赔而导致的高额成本。这种工艺趋势实现了以最优成本生产高品质的人造板,劣质板材可被立即检测……
格雷康技术在以前仅提供特殊解决方案。而现在,厚度达到55mm的板材和轻板(< 550 kg/m³)上的鼓泡均可被检测。
通过自动设置系统初始参数,超声波测量系统在没有预先知道的情况下可被参数化,这确保了超声波测量系统在任何时候都处于最优配置。

使用超声波检测系统UPU6000的益处

  • 早期探测并提示鼓泡确切位置
  • 减少废品率<1%
  • 生产过程中识别区分不规则和均匀板材
  • 工艺趋势变化=快速矫正=节约生产成本
  • 优化热压时间
  • 快速调整生产
  • 发现潜在产能和隐性成本

系统设计

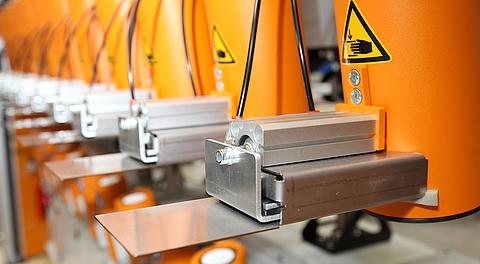

测量所需的检查通道安装在框架上。 该系统的设计可分别适应要测量的材料和当地条件。 框架最多可配备128个检查通道。

封闭式框架概念可保护所有组件,例如电缆和空气通道,变送器电子设备或压缩空气管线,免受周围环境的影响。 铰链机构可保护通道免受大水泡的损害。

每种情况的不同类型:

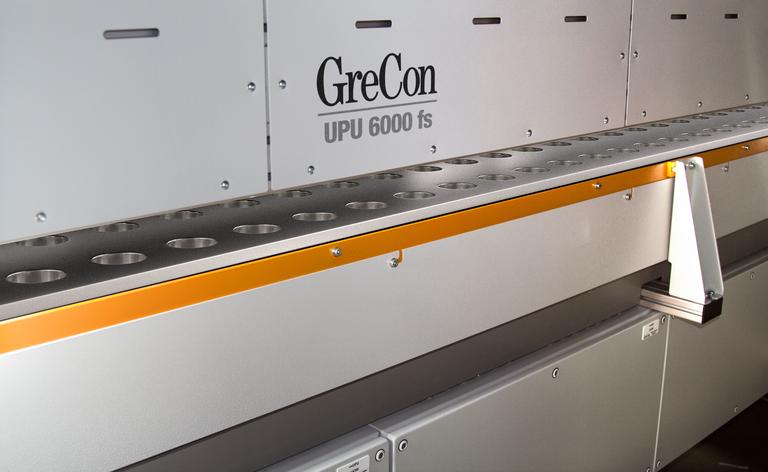

UPU 6000 fs

用于全扫描测量

全扫描分层检测
UPU 6000 fs具有更多优势,例如

  • 检测吹到面板边缘
  • 全面检查材料
  • 多达250种颜色

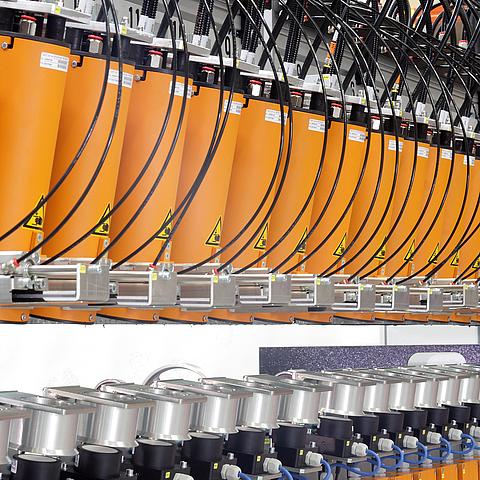

UPU 6000

小安装深度

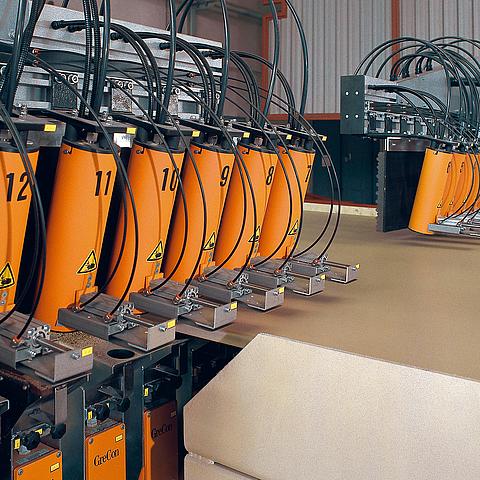

UPU 6000 ct

易于维护

在所谓的ct设计中,框架结构在中心被分开。 左右测量框架可以分别触发和气动移动。 因此,可以在不中断生产的情况下进行维护工作。 如果需要,甚至还可以进行逃逸运行,以保护通道免遭损坏。

测量方法

陶瓷变送器安装在物料流下方。 由发射器产生的超声波信号穿透材料,并由安装在材料流上方的接收器接收和评估。 所接收的超声能量的衰减被记录为与标称值的偏差,并指示可能的弱点。
为了防止声音质量受到干扰(例如反射)的影响,所需的信号由保护帘保护。

为了获得良好的测量结果,所有通道的测量条件应相同。 操作员可以检查检查通道的功能,并在必要时通过电子调整来重新调整,该调整可以在生产过程中在面板间隙中进行

工艺优化

选择工艺优化,获得有效生产最大化。使用这个可选组件,检测数据分辨率得到提高,同时,影响生产工艺的因素也会被更快地检测出。

改善的测量值分辨率需要一种特殊途径来调整检测通道:一个被定义好的参考样板,插入在发送器和接收器之间,确保对需求在250个色调的分辨率作出精确调整。

此型号设备还配备了积尘自动控制装置。检测通道被校准至参考值后,设备中的积尘自动控制装置根据系统预设的时间间隔被激活。这种情况在两块板之间的空隙中完成,但并不影响检测动作。如果被污染的检测通道与预设的参考值出现非常大的偏差,系统将会给操作员作出警示信息。如果污染程度超出极限值,系统也将自动给操作员作出下一轮维护间隔指示。
  使用高分辨率的检测值趋势分析图,使设备操作员可以有效预防生产过程中出现鼓泡。由此,可以防止出现废品,并提升生产速度。超声波接收器的接收信号受重要的工艺参数变化影响,例如热压因素、密度或物料湿度。这些工艺参数直接影响板材的质量。

扩展的工作范围
发射器和接收器组件的范围更广,可以测量特殊产品,例如厚度最大为55 mm的木板,密度为550 kg /m³。

软件功能和可视化

  • 根据系统的配置,所测量的面板以5或250种颜色图形表示。 色彩平衡提供有关压制后面板质量和均匀性的信息。

  • 测量数据以图形和数字形式发布:

    • 如果未遵守公差,则发出警报
    • 显示未遵守公差的位置
    • 可自由配置的数字参数显示,作为生产类型或统计信息。

    图形和数字:

    • 击打1、2时发出警报
    • 参照面板上的位置以250个渐变(颜色)显示缺陷的位置和扩展。

    转速表功能:

    • 清晰的趋势显示为转速表。
    • 操作员一目了然地意识到当前的实际情况。
    • 可选显示平均值,最小值或最大值。

    长期图形:

    • DC趋势指示面板和生产过程的均匀性(仅在过程优化选项的情况下)。
    • 平均值趋势显示受不同过程影响的变化。
    • 最小趋势指示出打击的可能性。

    数值:

    • 可自由配置的数字参数显示,例如有关生产类型或统计信息的信息。
  • 质量指标

    质量指示器清楚地表明了当前面板的质量。 面板的所有测量值均被压缩,并表示为质量标尺,类似于速度计。

    长期图形

    为了表示面板质量的趋势,长期图形中显示了面板的最大值,平均值和最小值。 可以理解对生产过程的影响,例如水分和温度的波动或生产速度的变化。

    DC长期图形(偏差控制)

    DC值提供有关面板生产的均匀程度的信息。 DC值越高,产生的异质性越强,发生水泡的可能性越高。 DC值表示胶合,铺展,压制或类似的上游工艺存在技术问题。

    振荡操作

    在打磨线的情况下使用。 使用此功能,可以自动控制监视通道,以使面板在其间移动的那些通道处于活动状态。 包括两个附加的光扫描仪以确定面板位置。

    包装测量

    一个包装中测量几个面板。 每个面板评估记录的包装测量值。

    自动配置优化

    配置参数由系统控制使用自动配置设置自动确定。 无需任何先验知识即可设置必要的参数。

UPU 6000 技术参数

  • 电源电压 230 V ± 10 % / 110 V ± 10 %
    频率 50 Hz / 60 Hz
    电源类型 相线/中性线/保护线
    耗电量 450 VA
    压缩空气供应 6 bar
    压缩空气消耗 630 l/min
  • 安装地点(应要求提供其他安装地点) 斜锯/砂光线的下游
    环境温度 5 - 45 °C
    防护等级 IP54
  • 材料类型 MDF,木屑,OSB,胶合板(根据要求提供其他材料)
    材质/面板尺寸 最大限度 4000 mm
    材质/面板厚度 最大限度。 45(最大55 mm,扩展的工作范围)
    运输速度 最大限度 240 m/min.
  • 数量 最大限度 32个频道
    超声波测量过程 超音波
    测量范围 550-1500 kg /m³(450-1500 kg /m³,扩展的工作范围)
    分辨率(测点直径) 50 mm
    最小 可检测的默认大小 25 x 25 mm
    两个传感器之间的最小距离 100 mm
    • OPC
    • Ethernet
    • Digital I/O

UPU 6000 FS 技术参数

  • 电源电压 3 x 400 V
    频率 50 - 60 Hz
    电源类型 3 x相线/中性线/保护线
    耗电量 2 kVA
    压缩空气供应 6 bar
    压缩空气消耗 150 l/min
  • 安装地点(应要求提供其他安装地点) 斜锯/砂光线的下游
    环境温度 5 - 45 °C
    防护等级 IP54
  • 材料类型 MDF,木屑,OSB,胶合板(根据要求提供其他材料)
    材质/面板尺寸 最大限度 4000 mm
    材质/面板长度 -
    材质/面板厚度 最大限度。 45(最大55 mm,扩展的工作范围)
    运输速度 最大限度 240 m/min.
    产品温度 -
  • 数量 最大限度 100个频道
    测量过程(请参阅产品查找器) :
    测量范围 550-1500 kg /m³(450-1500 kg /m³,扩展的工作范围)
    重复精度(在恒定的环境条件下) -
    分辨率(测点直径) 50 mm
    最小 可检测的默认大小 25 x 25 mm
    两个传感器之间的最小距离 50 mm
    测量速度 -
    • OPC
    • Ethernet
    • Digital I/O
