GreCon DMR 6000

接触式在线厚度测量

接触式在线厚度测量GreCon DMR 6000可测量面板材料的厚度,例如 MDF,OSB或刨花板以及其他材料,例如皮革,橡胶,塑料或绝缘纸。 可用于不同的应用程序。 封闭式O型架为标准配置。 带有ct测量框架,可安装到无尽的生产线中或非常短的产品周期中。

我们的优势

  • 通过减少磨削余量来提高材料效率=降低生产成本
  • 在最小的面板间隙中进行自动校准,以补偿来自环境的影响
  • 使所生产材料的连续质量控制成为可能
  • 反馈测量值以调整压力机控制
  • 面板的连接和每单位面积的质量可以确定原始密度
  • 在生产和校准过程中,通过ct测量框架在生产线和校准过程中也可以进行维护。

系统设计

测厚仪的新型框架设计包含了一个可优化的框架结构,使用碳纤维元件可实现无变形、抗温测量。设计中考虑了中心追踪管理实现侧向荷载分布优化,有助于提高测量精度。闭合框架设计可保护所有组件免遭周围环境干扰,例如电缆、空气导管、测量头元件和压缩空气供应。辊仅在特殊情况下需要变动。开放的维修窗可实现在任何时候优化测量装置内部 。
接触式测量可在物料尺寸稳定时实现绝对测量,例如MDF, OSB, 刨花板、皮革、橡胶、树脂玻璃、绝缘纸板。测量头的选择要根据所需测量的物料而定。
为了增强系统的持续可用性,DMR6000配备了CT—框架。通过将CT—框架侧边移出生产线外,任何时候都可对设备进行校准和调整。维护、诊断和修理也可在设备运行时进行。同时,该系统可移动的设计结构,可使设备在出现大鼓泡时停止运行,从而防止测量系统不受损坏。.

测量方法

通过接触记录测量值。 提供不同的测量设置:

相对布置的测量头的差分测量程序:

  • 从两侧扫描被测材料。
    这两个测量值相互偏移。
  • 因此,面板的振动或任何不平坦都不会影响测量结果。
  • 自动校准使一致的可重复性成为可能。
  • 如果被测材料的垂直位置发生变化或被测材料弯曲,则在粗糙表面上进行此测量是合理的。

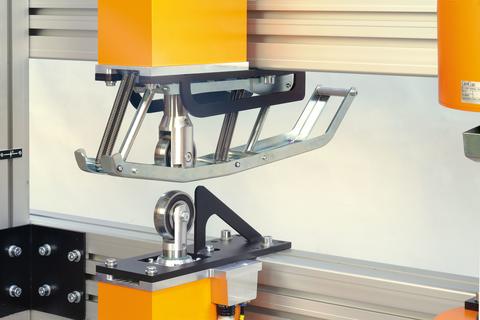

以测量头和固定测量辊为基准面的差动测量程序:

  • 从一侧扫描被测材料。 另一侧的静止测量辊用作参考平面。
  • 该测量适用于可以平滑引导的非常薄的材料。

软件功能和可视化

  • 可视化是软件的核心。 记录的测量数据将被收集,记录和图形化处理。 适用于所有测量系统的简单菜单结构使直观和用户友好的操作成为可能。

    基于人机工程学设计的基于Windows操作系统的软件,使操作员可以轻松地对系统进行处理。 记录的测量值将以清晰的结构方式进行处理和显示。

    得益于模块化设计的可视化软件,该系统可以适应您的要求,从而可以使用不同的应用程序对工厂进行操作。 此外,可视化软件的表面可以根据您的需要进行编译。


  • 测量数据以图形和数字形式发布:

    • 如果未遵守公差,则发出警报
    • 显示未遵守公差的位置
    • 可自由配置的数字参数显示,作为生产类型或统计信息。

  • 通过集成原始面板秤,除了测量的厚度值外,重量和平均原始密度还显示在可视化软件中。

    在计算机(砂线)上可视化几个厚度测量值

    振荡操作
    在打磨线的情况下使用。 使用此功能,可以自动控制测量轨迹,从而使面板在其间移动的那些轨迹处于活动状态。

    包装测量
    一个包装中测量几个面板。 每个面板评估记录的包装测量值。


  • 通过配置可以使系统最佳地适应不同的需求。 配置管理的结构非常简单。 面板特定数据的输入使操作员只需单击几下鼠标即可开始测量。 测量的开始和配置的必要选择使得将测量系统集成到过程链中成为可能。

    生产类型的所有默认值都保存在配置管理中。 除了生产参数外,例如

    • 面板厚度
    • 面板宽度
    • 面板长度
    • 原始密度
    • 公差

    所有特定于测量的参数也都记录在生产类型下。 再次加载生产类型后,所有必需的参数将再次可用。


    • 任何面板数据都与配置参数和测量结果一起存储在SQL数据库中。
    • 显示违反历史面板公差的位置和范围。
    • 通过日期和时间轻松搜索功能。
    • 导出面板数据。

  • 个别与时间相关的报告,例如 班次和月份报告可以从数据库中生成。

    按下按钮可以打印出当前显示在屏幕上的图形。 此外,在生产类型变更或转移的情况下,可以打印出数字报告。

    可以自动生成不同的报告并进行存储或打印,例如:

    • 班次报告
    • 类型报告
    • 图形报告

    此外,可以出于统计目的打印出历史记录的屏幕截图。 数据也可以从历史记录管理中以标准文件格式XLS导出。


应用领域

  • • 胶合板
  • • 碳板
  • • 玻璃纤维板
  • • 石膏板
  • • 绝缘板/草板
  • • 塑料板
  • • 合成膜
  • • 实木
  • • 矿物纤维板
  • • 湿纤维板
  • • Wet fibreboard
  • • 皮革
  • • 金属
  • • 无纺布

技术参数

  • 电源电压 230 V ± 10 % / 110 V ± 10 %
    频率 50 Hz / 60 Hz
    电源类型 相线/中性线/保护线
    耗电量 450 VA
    压缩空气供应 6 bar
    压缩空气消耗 60 l/min
  • 安装地点(应要求提供其他安装地点) 斜锯的下游
    环境温度 5 - 45 °C
    相对湿度 不凝结
    防护等级 IP54
  • 材料类型 MDF,木屑,OSB,胶合板,塑料(根据要求提供其他材料)
    材质/面板尺寸 最大限度 4000 mm
    材质/面板厚度 最大限度 80mm(可根据要求提供其他厚度)
    运输速度 最大限度 240 m/min
  • 数量 10 tracks
    测量过程 通过接触
    测量范围 0 - 80mm(根据要求其他)
    重复精度(在恒定的环境条件下) + 0.015 mm (+ 2 σ)
    分辨率(测点直径) 0.01 mm
    两个传感器之间的最小距离 170 mm
    • OPC
    • Ethernet
    • Digital I/O
    • 4…20 mA
    • 0…10 V
