格雷康厚度测量仪DML 6000

采用激活技术在线厚度测量保障生产质量



厚度测量仪DML 6000通过使用激光束的非接触式测量来测量固体,柔软和潮湿材料的材料厚度。 测量值可以取到材料的最边缘。 根据要求,可以在固定点进行测量,也可以在整个生产宽度上进行测量。 导线测量可以测量最大量的材料,并清楚显示材料的任何线性变形。



我们的优势

  • 快速及早发现质量波动
  • 无需添加任何材料即可进行打磨
  • 指示生产变更后的优化潜力
  • 测量数据以进行生产控制

测量方法

厚度测量仪DML 6000通过使用激光束的非接触式测量来测量固体,柔软和潮湿材料的材料厚度。
根据测量原理,精密辊的测量与差值测量是有区别的。当使用精密辊进行测量时,仅从一侧扫描物料,而辊在与零线相对的另一侧。差异测量通过在两侧扫描并计算两个值来确定材料的厚度。厚度是通过三角剖分计算的。激光束被发送到材料表面,并由位于其旁边的摄像机进行观察。如果到板的距离改变,则观察角度也改变,因此图像在传感器中的位置也不同。可以根据图像的位置计算到测量值的距离。各个测量值通过补偿来确定材料的厚度。
然后,在屏幕上以图形的形式显示每个测量轨迹以及测量值。
生产可以适应节省材料。

校准

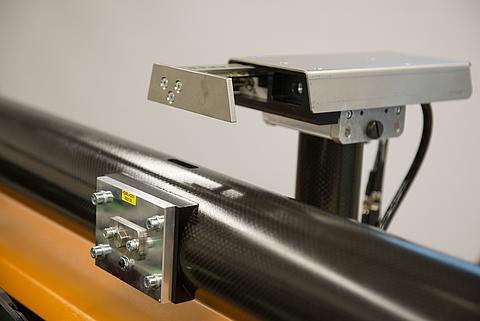

DML 6000配备了校准测试功能。 在生产水平以下进行校准,并确保一致的测量精度。

软件功能和可视化

  • 可视化是软件的核心。 记录的测量数据将被收集,记录和图形化处理。 适用于所有测量系统的简单菜单结构使直观和用户友好的操作成为可能。

    基于人机工程学设计的基于Windows操作系统的软件,使操作员可以轻松地对系统进行处理。 记录的测量值将以清晰的结构方式进行处理和显示。

    得益于模块化设计的可视化软件,该系统可以适应您的要求,从而可以使用不同的应用程序对工厂进行操作。 此外,可视化软件的表面可以根据您的需要进行编译。

  • 测量数据以图形和数字形式发布:

    • 如果未遵守公差,则发出警报
    • 显示未遵守公差的位置
    • 可自由配置的数字参数显示,作为生产类型或统计信息。
  • 通过集成原始面板秤,除了测量的厚度值外,重量和平均原始密度还显示在可视化软件中。

    在计算机(砂线)上可视化几个厚度测量值

    振荡操作
    在打磨线的情况下使用。 使用此功能,可以自动控制测量轨迹,从而使面板在其间移动的那些轨迹处于活动状态。

    包装测量
    一个包装中测量几个面板。 每个面板评估记录的包装测量值。


  • 通过配置可以使系统最佳地适应不同的需求。 配置管理的结构非常简单。 面板特定数据的输入使操作员只需单击几下鼠标即可开始测量。 测量的开始和配置的必要选择使得将测量系统集成到过程链中成为可能。

    生产类型的所有默认值都保存在配置管理中。 除了生产参数外,例如

    • 面板厚度
    • 面板宽度
    • 面板长度
    • 原始密度
    • 公差

    所有特定于测量的参数也都记录在生产类型下。 再次加载生产类型后,所有必需的参数将再次可用。


    • 任何面板数据都与配置参数和测量结果一起存储在SQL数据库中。
    • 显示违反历史面板公差的位置和范围。
    • 通过日期和时间轻松搜索功能。
    • 导出面板数据。

  • 个别与时间相关的报告,例如 班次和月份报告可以从数据库中生成。

    按下按钮可以打印出当前显示在屏幕上的图形。 此外,在生产类型变更或转移的情况下,可以打印出数字报告。

    可以自动生成不同的报告并进行存储或打印,例如:

    • 班次报告
    • 类型报告
    • 图形报告

    此外,可以出于统计目的打印出历史记录的屏幕截图。 数据也可以从历史记录管理中以标准文件格式XLS导出。

应用领域

  • 沥青布
  • 石膏板
  • HR泡沫板
  • 塑料板或无尽的塑料箔
  • PVC地板作为面板或无尽的材料
  • 橡胶板
  • 透明胶带
  • 人造板行业

技术参数

  • 电源电压 230 V ± 10 % / 110 V ± 10 %
    频率 50 Hz / 60 Hz
    电源类型 相线/中性线/保护线
    耗电量 450 VA
    压缩空气供应 6 bar
    压缩空气消耗 60 l/min
  • 安装地点(应要求提供其他安装地点) 砂光线
    环境温度 5 - 45 °C
    相对湿度 不凝结
    防护等级 IP54
  • 材料类型 MDF,木片,胶合板(根据要求提供其他材料)
    材质/面板尺寸 max. 4000 mm
    材质/面板厚度 最大限度 80毫米(可根据要求提供其他厚度)
    运输速度 max. 240 m/min
  • 数量 最多同时10个
    测量过程(请参阅产品查找器) 激光
    测量范围 0至80毫米(根据要求其他)
    重复精度(在恒定的环境条件下) ± 0.015 mm (± 2 σ)
    分辨率(测点直径) 0.01 mm
    两个传感器之间的最小距离 150 mm
    • OPC
    • Ethernet
    • Digital I/O
