GreCon DAX 6000

使用X射线技术进行实验室原始密度分布测量

实验室测量系统DAX 6000可以在几秒钟内方便地测量人造木板的原始密度分布。 密度分布图和测量值显示在监视器上,并针对每个面板样本单独存储。
高精度的测量结果可用于快速适应生产过程。

我们的优势

  • 几秒钟内即可获得密度曲线
  • 一个图形中叠加了多个轮廓=生产控制
  • 清晰显示生产变化的影响
  • 轻松以通用数据格式导出数据
  • 可与其他实验室测量设备结合使用
  • 在进行中的测量过程中准备样品

测量方法

利用由X射线组合组成的优化测量源,可以以每秒0.05毫米至1毫米的速度进行高精度测量。结合其他测量系统,实验室工作可以更加有效和轻松。评估获得的所有实验室数据,并将其显示在DAX 6000的可视化文件中。

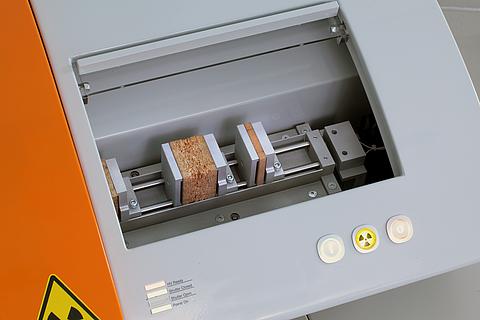

测量仅需几个简单的步骤即可完成。第一步,将面板样品的已知生产数据输入到可视化计算机中。然后,将这些数据分配给借助测量卡尺和秤确定的尺寸和重量值。将装有面板样品的样品架放置在托架中,然后开始测量。在几秒钟内,可以数字和图形形式获得测量结果,以进行进一步分析。定期进行参考测量,以始终如一的高精度获得测量结果。为此,样本盒配备了参考样本。

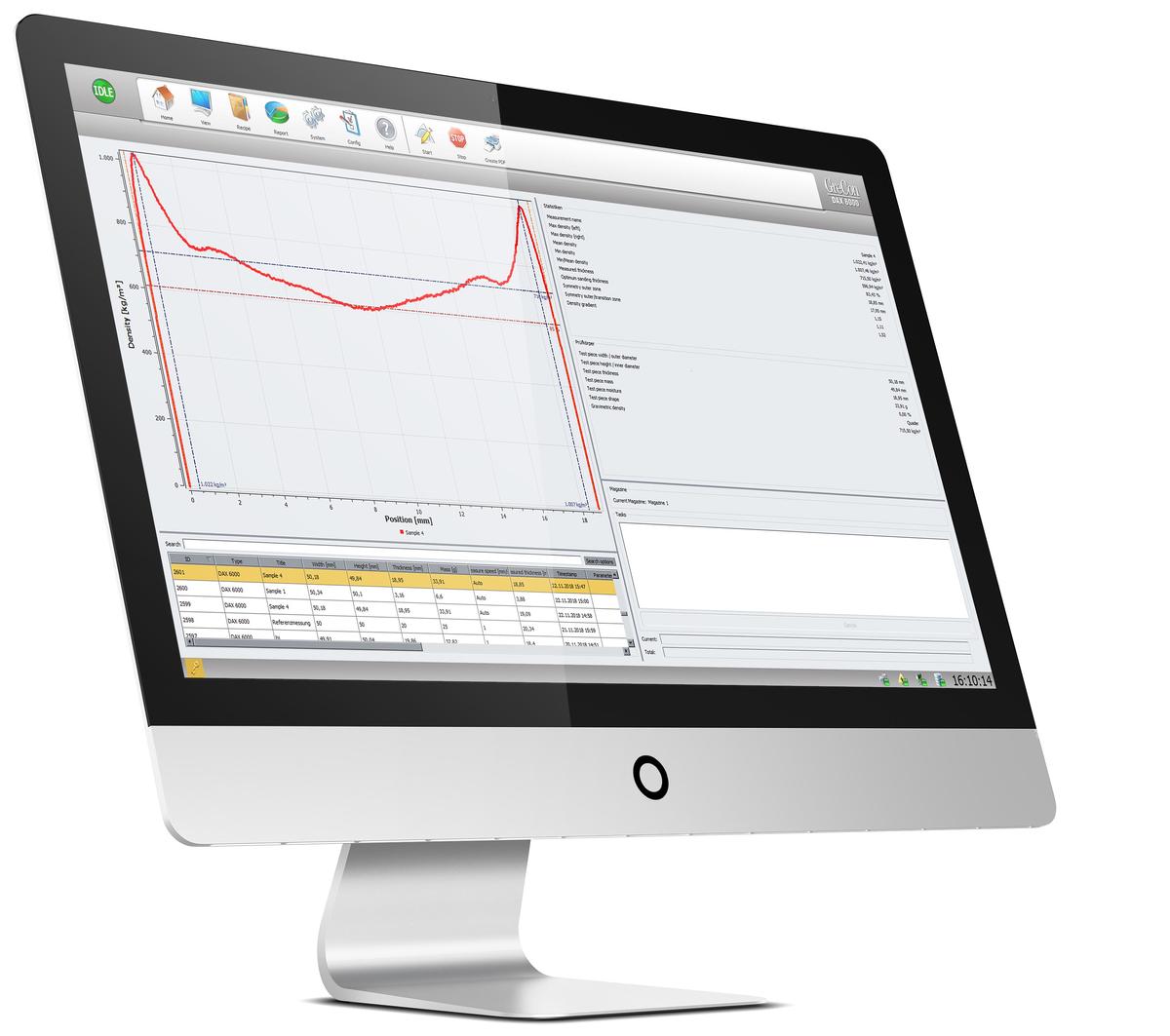

软件和可视化

  • 为了控制实验室原始密度轮廓仪DAX 6000并可视化测量数据。

    可视化软件可以安装在其他计算机上,通过该计算机可以通过网络直接访问测量数据计算机的数据库。 因此,例如可以直接从控制室访问实验室数据,从而不必再发送打印输出。

  • 数据输出颜色监视器:

    • 密度(重量)
    • 测量的平均密度
    • 上顶层的平均密度
    • 从下顶层开始的平均密度
    • 上顶层的最大密度
    • 下顶层的最大密度
    • 上顶层最大厚度的位置
    • 下顶层最大厚度的位置
    • 中间层的最小厚度
    • 样品最小密度的位置
    • 中间层的最小密度与平均密度之比
    • 原始密度梯度
    • 图形化的测量曲线
    • 图形平均值
    • 清除库存的标记
    • 数值对称信息
  • 显示测量曲线:

    • 每个测量点的样品单次测量值
    • 放大测量曲线的细节
    • 测量曲线的叠加(不同样品的图形叠加)
    • 显示密度标记
    • 平均密度
    • 最小密度阈值
    • 极限公差值
    • 最大限度。 密度标记
    • 显示配置文件限制
    • 显示对称标记
    • 显示平均值曲线
    • 磨削厚度/区域(显示密度工具栏)
  • 自动数据传输:
    当使用电子游标卡尺和DAX附件的电子秤时,可以自动接管样品的几何形状和重量,从而不必手动输入它们。


  • 数据输出:

    试样特性:

    • 测试仪
    • 生产日期
    • 标题或面板标识
    • 样品几何形状(厚度,长度,宽度)
    • 大量的
    • 湿度

    可自由定义的字段,用于输入与印刷机相关的参数,例如:

    • 压制时间
    • 顶层的湿度
    • 中间层的湿度
    • 顶层的固体树脂百分比
    • 中间层的固体树脂百分比
    • 顶层的质量百分比
    • 中间层的质量百分比
    • 相对于面板的样品位置(左,中,右)
  • 数据导出:

    可以使用以下格式导出确定的配置文件:

    • PDF格式
    • CSV
    • 消耗臭氧层物质

    以下样本和测量数据随配置文件一起导出:

    样本数据:

    • 标题或面板标识
    • 日期 / 时间
    • 测试仪
    • 样品几何形状(厚度,长度,宽度)
    • 大量的
    • 湿度
    • ID

    测量结果:

    • 密度(重力)
    • 测量的平均密度
    • 上顶层的平均密度
    • 从下顶层开始的平均密度
    • 上顶层最大密度的位置
    • 下顶层最大密度的位置
    • 中间层的最小密度
    • 中间层的最小密度与平均密度之比
    • 单个或叠加密度曲线的测量曲线
    • 数值对称数据

    另外,可以发布在自由定义字段中输入的数据。

应用领域

  • 刨花板
  • MDF板
  • OSB板
  • HDF板
  • 硬质纤维板
  • 家具行业
  • 胶水生产商
  • 软木加工
  • 检测机构
  • 大学和研究实验室
  • 中密度纤维板,高密度纤维板刨花板行业的实验室

技术参数

  • 电源电压 230 V ± 10 % / 110 V ± 10 %
    频率 50 Hz / 60 Hz
    电源类型 相线/中性线/保护线
    耗电量 800 VA
  • 安装地点(应要求提供其他安装地点) 实验室/控制站
    环境温度 15 - 40 °C
    相对湿度 最大限度 60%无凝结
    防护等级 IP54
  • 材料类型 木质材料(根据要求提供其他材料)
    材质/面板尺寸 试样尺寸50 x 50毫米边缘长度(±1毫米)
    材质/面板长度 试样尺寸50 x 50毫米边缘长度(±1毫米)
    材质/面板厚度 试样厚度:1至150 mm(其他厚度可根据要求提供)
  • ¹:标准偏差:进给速度为0.05 mm / s的参考物体的测量值; 在其他进给速度的情况下发生偏差。

    测量过程(请参阅产品查找器) X射线
    测量范围 厚度范围:75至1,500 kg /m³(其他厚度可根据要求提供)
    重复精度(在恒定的环境条件下) ± 2 kg/m³ (± 1 σ)¹
    分辨率(测点直径) 厚度:0.01 kg /m³/切割宽度:20 µm
    测量速度 0.05 to 1 mm/s
    • OPC
    • Ethernet
